1000噸框架式快速薄板拉伸沖壓油壓機液壓系統結構
1000噸框架式快速薄板拉伸沖壓油壓機設計全部采用計算機優化設計，機床的強度高、剛度好，外形美觀。主要結構件均采用鋼板焊接結構，焊后經去應力處理；焊縫經打磨無焊渣和流疤現象；再經拋丸處理；主要結構件經山東威力重工數控五面體龍門加工中心、數控落地銑鏜床等先進設備進行精加工，保證了整體機身外觀平整美觀、精度高、剛性好。機器質量更有保證，售后服務無憂，采購定制1000噸快速框架式油壓機咨詢威力重工張經理：18306370898（可加微信）

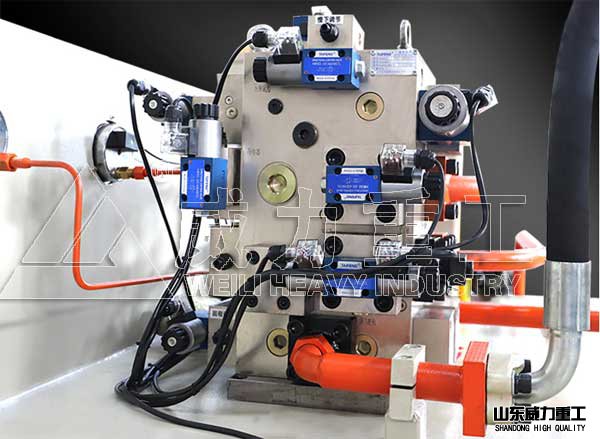

框架式快速薄板拉伸沖壓油壓機集成液壓系統
液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。本機主動力系統和油箱放在主機的頂部，可以使機器減少占地面積。
1、泵組
1000噸框架式快速薄板拉伸沖壓油壓機液壓系統中的主油泵采用高壓恒功率油泵。主缸、液壓墊缸供油采用同一套泵組，在滿足工藝參數的前提下合理分配功率，降低整機的功率。
輔助泵用于控制油路等，該系統具有壓力高、噪聲低、流量大，抗污染能力強的優點。同時該泵還可為移動工作臺夾緊及抬起動作。
2、閥組
液壓系統泵出口及主缸控制閥組全部采用二通插裝閥組，插裝閥組具有液壓換向、鎖定、平衡、快慢速切換、超壓保護等功能。該系統結構緊湊，響應快、內漏??；動作靈敏可靠，抗污染能力強，液流阻力小，維修方便，壽命長。
3、充液閥
滑塊快下時，油缸充液采用充液閥裝置，具有滲漏小，保壓性能好，控制壓力低，充液流速高的特點，維修及更換備件容易。當滑塊快速下行時，由于主缸上腔內形成負壓將充液閥吸開，油箱內大量油液充入油缸內；當滑塊停止運動時，充液閥在彈簧力的作用下關閉，當滑塊回程時，由控制油打開卸壓閥卸壓，然后打開閥芯使之向油箱排油。
4、油箱、管路
油箱為鋼板焊接結構，其上安裝有油位指示計、空氣濾清器等，油箱安裝時要進行酸洗、鈍化和防銹處理，配有油液過濾裝置，過濾精度以保證工作油液的清潔度，并可實現過濾裝置堵塞事故報警。在側面開有油箱清理孔，以方便對油箱的清理。
5、液壓管路系統密封可靠，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表，管路磷化處理然后涂防銹耐油漆。油管不露于主機正面。

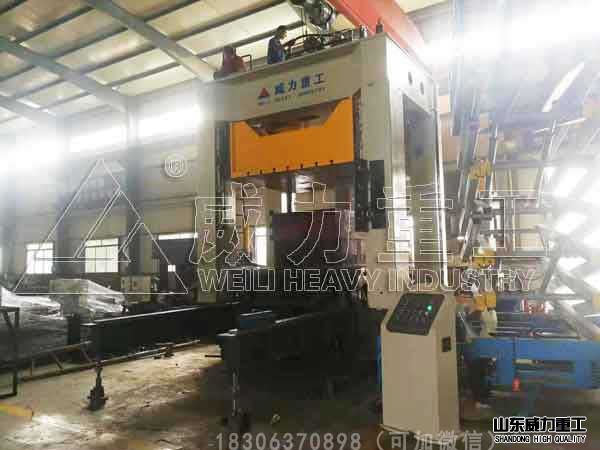

框架式快速沖壓拉伸液壓機
6、能有效控制液壓系統泄漏的措施：
（1）結合面（閥、閥塊、法蘭、管接頭）采用優質密封圈，系統各處密封應可靠，防止空氣混入系統，有效防止殼體附件和焊接件漏油。
（2）管道排列有序整齊，高低壓管道有明顯的顏色區分，優先采用法蘭式連接，并設有足夠的防震隔振管卡，盡量采用集成化連接，減少滲漏點。
（3） 選用對開式SAE 法蘭連接，其優點是：焊接變形小，受力均勻，裝拆方便；同時盡量選用成型油管，減少法蘭連接的使用。
（4）通過采用減震的措施來減少泄露：液壓系統合理配置阻尼，消除液壓沖擊產生的震動；采用泵出口接高壓軟管，消除液壓泵脈沖產生的震動；同時對液壓泵與電機進行隔振處理，消除電機產生的震動。
液壓系統是組成1000噸框架式快速薄板拉伸沖壓油壓機重要組成部分，客戶需要熟知，并且在日常加工生產使用中做好相應的維護保養工作，確保機器能夠長期穩定運行，如果使用遇到無法解決問題，可以隨著與我們公司聯系，咨詢熱線：18306370898（可加微信）
