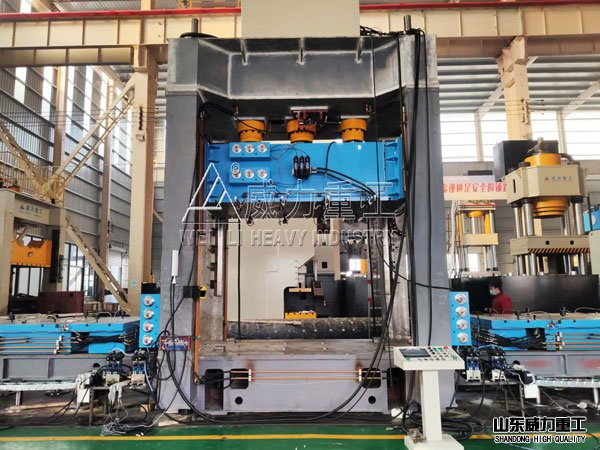

200噸框架式油壓機也稱為200噸框架式液壓機、200噸框架式壓力機，根據工藝、工件的不同，幾乎每臺設備的工作臺面、開口、行程、配置等都不同，采用框架式結構，剛性好，整體焊接的工藝相比四柱式螺紋連結可以有效避免主體變形，相比四柱式液壓機有著明顯的穩定性優勢，采用多面導軌，精度也有顯著提高。

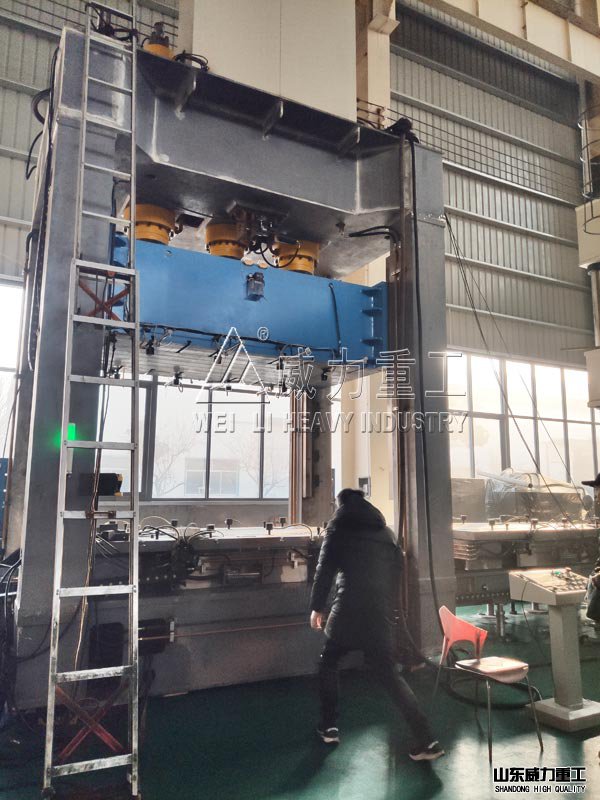

文中是山東威力重工為出口日本客戶設計定做的一款伺服200噸框架導軌精密油壓機設備，設備不僅配置高，而且自動化程度高，適用于壓制金屬鈑金壓型工藝、汽車零部件、復合材料玻璃鋼SMC模壓成型，應用非常廣泛。設備所用電氣配件均使用知名品牌產品，集成控制，具有自動、手動、點動多種操作模式，一鍵切換，操作簡單便捷。 公司設計生產的這臺200噸框架式油壓機_伺服200噸框架導軌精密油壓機選用鋼板焊接框架框架，剛度好，抗壓強度高；壓力、行程、壓力保護可根據限制工藝要求進行調整；不同的衍生型號，如頂料、頂料、上下復合頂料或淺拉深，適用于各種限制成型工藝的要求；合模后起壓快，只需幾秒鐘就能達到額定壓力；選用下油箱，更換清洗方便；經過十多年的批量生產，質量穩定，性能可靠。
200噸框架式油壓機的特點：
1、控制系統設有手動、半自動兩種工作方式。
2、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機液壓系統采用二通插裝閥集成系統，電器系統采用集成電路控制（也可選配PLC可編程控制器）
3、動力系統安裝在地面上，便于維護、維修。
4、設有獨立可移動控制柜，方便操作。
5、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機可以調整限壓、限程、定位、工藝動作。
6、整機按不同功能模式、設計成模塊結構，拆裝簡便，一般故障可直接通過觸摸屏觀看，維修簡易。
7、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機機架采用整機框架結構，滑塊采用精密導軌導向運行，耐震及抗側壓力強，整機穩定，精密耐用，適用于落料、成型、擠壓等多種工藝用途。
適用范圍：
1、主要適用于金屬材料的冷鍛、溫鍛及擠壓成型，以及壓印、淺拉伸、落料等用途。如汽車、摩托車、自行車、手機外殼、LED散熱器、表殼、五金工具等；
2、特別適用于精密成型零件
200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機主要相關結構組成包括，由主機和控制機構兩大部分組成。主機主要包括機身、主缸、頂出缸、充液裝置等，動力機構是由油箱、高壓泵、低壓控制系統和方向閥等組合而成。200噸框架式油壓機在電氣裝置的控制下，通過調節液壓油的流向、壓力，達到控制執行機構運動方向，輸出的力或力矩，運動速度以及動作順序等。為此在對框架式油壓機進行使用時，明確相關結構組成，顯得尤為重要。
200噸框架式油壓機的組成結構：

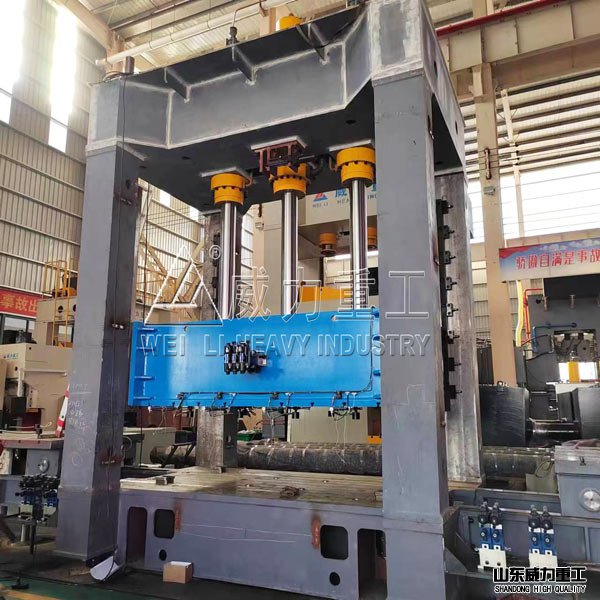

1、200噸框架油壓機的主體機身，200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機的機身一般采用整體框架式結構。鋼塊鋼板焊接而成的結構組建成整個機床的機身和滑塊；支柱內側布置了數條可調直角八面導軌作為滑塊的導向。框架液壓機機身結構的主要部件都由精鋼焊接，焊后經過特殊處理，徹底消除了焊接應力；焊縫也經過精心打磨無焊渣流疤現象，再經拋丸處理以保證框架液壓機機身的穩固。
2、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機的心臟主油缸，框架液壓機的主油缸通過螺母安裝固定在上橫梁上。油缸采用優質碳素鋼鍛件，活塞桿表面經過特殊淬火處理，硬度在HRC45以上，以保證油缸的使用壽命；油缸關鍵部位的密封選用抗老化密封性能好的國標密封圈以保證框架液壓機的澎湃動力。油缸內表經過強滾壓工藝處理，以使液壓油缸具備足夠的強度和鋼度。
3、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機潤滑系統，滑塊潤滑裝置均采用程控不回收自動潤滑技術，供油量、供油時間，時間間隔，可根據200噸框架式油壓機具體使用強度和使用環境進行科學設定，并可根據需要及時做出微調。
4、 液壓傳動裝置由動力控制系統，各種泵、閥和液壓油箱等組成。對200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機主機提供動力并實現對主機的控制。充油箱在上平臺上，主油箱及動力站放置在地面。液壓控制閥塊在油箱上平面上有序排列。
5、電氣系統分為動力系統和控制系統兩部分。
動力部分包括控制總電源，各個電動機的啟停及保護開關等，電源采用三相四線制，AV380V，50HZ。控制部分包括控制柜和移動操作臺等，控制柜安裝 PLC 可編程序和繼電器、接觸器等電器元件，控制系統可完成對該機的全部動作的控制，控制柜上設有200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機各部分動作的操作按鈕、功能轉換開關及各個電機的啟停按鈕等，移動操作臺主要用于半自動工作，上有雙手自動按鈕和急停按鈕，用于自動工作時的操作，根據需要可配備單人或雙人自動操作移動按鈕站。
電氣控制柜內設置有照明燈和通風換氣裝置，電氣控制柜具有良好的密封性，能有效的防止灰塵侵入。
－－控制裝置采用 PLC 可編程序控制。－－操作方式
200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機操作方式：調整、手動、半自動三種操作方式。－－工作方式可實現定壓壓制和定程壓制兩種方式。
200噸框架式油壓機的保養與注意事項：
1、按200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機的光滑要求進行光滑保養，保證油壓機的機器外表的完整光滑。
2、機床每工作差不多一年后，要對油壓機進行全面的清洗油箱。
3、吸油管上的濾油器網，要定時加以整理或洗刷，確保它的干凈整潔。
5、定時查看手柄、旋扭、按鍵是否損壞，若是出現問題，要及時的解決情況。
5、電動機有必要堅持清潔，電機之進風口網罩需常常堅持良好的通風狀況，不能阻塞影響之后的使用。
6、在使用完油壓機后，要對油壓機進行清潔。
7、禁止非操作人員操作該設備，200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機的使用要有專業的人員進行各項操作。
8、200噸框架式油壓機(出口)—伺服200噸導軌精密油壓機若是長期未使用，在重新開工的時候要進行一次實驗使用，保證油壓機在長時間未使用期間沒有出現問題，可以正常使用。
